橋梁工程一旦開工，成本高昂且風險重重。一次方案失誤，可能意味著數百萬的損失。如何避免？越來越多的工程團隊將橋梁施工三維動畫作為項目預演的“數字沙盤”，在虛擬環境中先行建造一遍。



一、橋梁施工三維動畫的意義與價值

三維動畫改變了傳統施工的表達方式：

決策效率提升：三維動畫將復雜工序轉化為動態圖像，讓設計師、施工方、業主快速理解技術難點，減少溝通盲區。比如跨江大橋的沉井下沉、鋼箱梁吊裝等關鍵環節，通過動畫直觀呈現，各方能在短時間內達成共識。

風險預控能力增強：工程師可在虛擬環境中測試不同方案。某跨海大橋項目通過動畫模擬潮汐對施工的影響，優化了樁基施工時序，避免工期延誤。

中標率顯著提升：在投標環節，三維動畫可動態展示施工部署與技術創新。數據顯示，采用動畫的投標方案中標率相對提高。



二、核心應用場景：從設計到培訓全覆蓋

施工方案預演

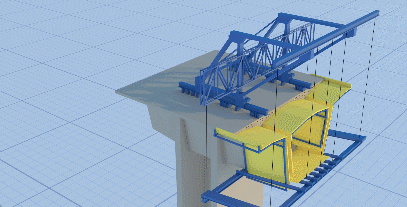

模擬掛籃懸臂澆筑、合龍段臨時鎖定等復雜工藝，如蒙華鐵路楊家嶺大橋動畫中精準演示了9大流程，從樁基施工到體系轉換全程可視化。

安全風險預控

通過坍塌、高空墜物等事故場景模擬，提前優化防護措施。某高層項目據此調整防護網布局，事故率得到下降。

技術交底與培訓

將鋼筋綁扎、預應力張拉等工藝分解為動態步驟，結合VR實現沉浸式學習，降低操作失誤率。

三、破解施工痛點：三維動畫能解決哪些問題

工序沖突可視化：通過碰撞檢測功能，提前發現設備與結構件的空間沖突。例如在斜拉橋索塔施工中，動畫可驗證起重機與纜索的干涉風險。

隱蔽工程透明化：對樁基深度、地下管線布設等隱蔽環節進行三維還原，避免盲目施工。

資源調度優化：關聯BIM進度數據，動態展示人機料配置，某項目通過動畫調整資源配置后工期縮短15%。



四、制作全流程：七步打造專業橋梁施工三維動畫

需求確認

明確動畫用途（投標/培訓）、重點展示環節（如斜拉橋索塔施工）、技術參數依據（BIM模型、施工圖）。

腳本與分鏡設計

按“基礎→橋塔→纜索→橋面”四階段規劃敘事邏輯，細化鏡頭視角與時序。

三維建模

依據圖紙用3ds Max或Blender構建橋梁結構模型，要求樁基深度、墩間距等參數零誤差。

動態模擬

關鍵幀技術模擬掛籃移動、梁段吊裝軌跡，物理引擎確保機械運動符合現實。

特效與渲染

添加水霧、光照等環境效果，但需避免過度渲染導致失真。

后期合成

合成標注文字、解說配音（如潮汐對施工影響的旁白），輸出多格式版本。

交付驗證

與施工方復核動畫與實際方案一致性，支持交互式查看節點參數。



五、定制避坑指南：三大誤區與對策

誤區1：重特效輕精度

某動畫因夸張渲染爆破場景，誤導炸藥用配比。對策：優先保障技術細節準確，材質紋理需貼合真實混凝土、鋼材質感。

誤區2：套用通用模板

跨海大橋與城市高架橋的難點不同（潮汐VS交通疏導），對策：深化前期調研，定制需突出項目特異性。

誤區3：缺乏工程思維

動畫團隊若不懂施工，易出現工序邏輯錯誤。對策：選擇具備橋梁項目經驗的制作方，如參與過懸索橋項目的團隊。

未來趨勢：從演示工具到決策引擎

隨著BIM+VR技術的融合，橋梁施工三維動畫定制正從單向演示轉向交互決策。例如SolidSupport公司為澳大利亞斜拱橋項目定制4D動畫，通過SYNCHRO軟件模擬設備路徑，不僅中標率翻倍，還優化了臨時支護方案。未來，結合數字孿生實時數據驅動的動畫，將成為橋梁智能建造的標準配置。

技術是畫筆，工程是畫布——精準的動畫預演，讓每一座橋梁在現實中的落成，都成為對數字藍圖的完美復刻。
